磁控电抗器的作用是什么？

基本原理

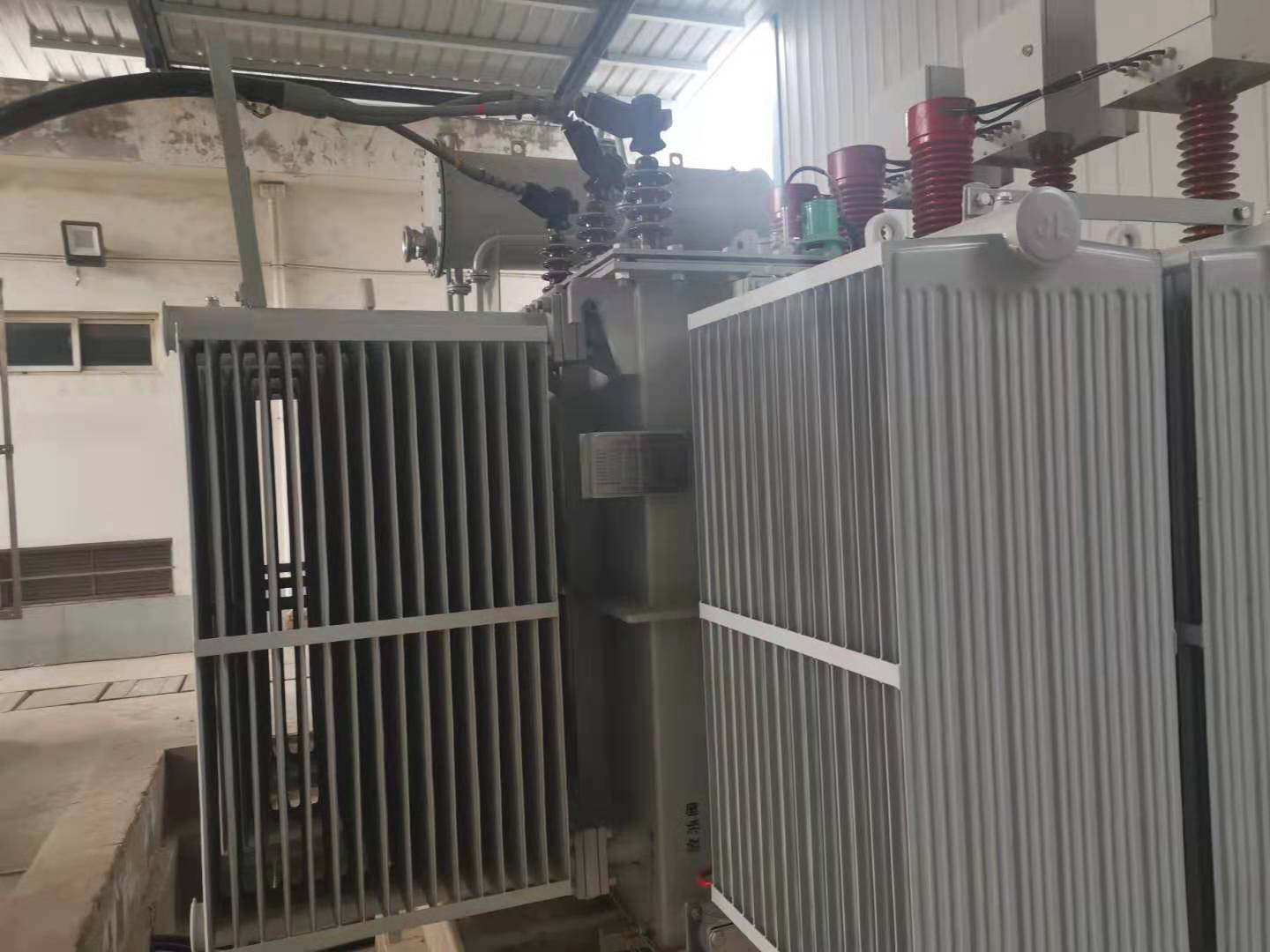

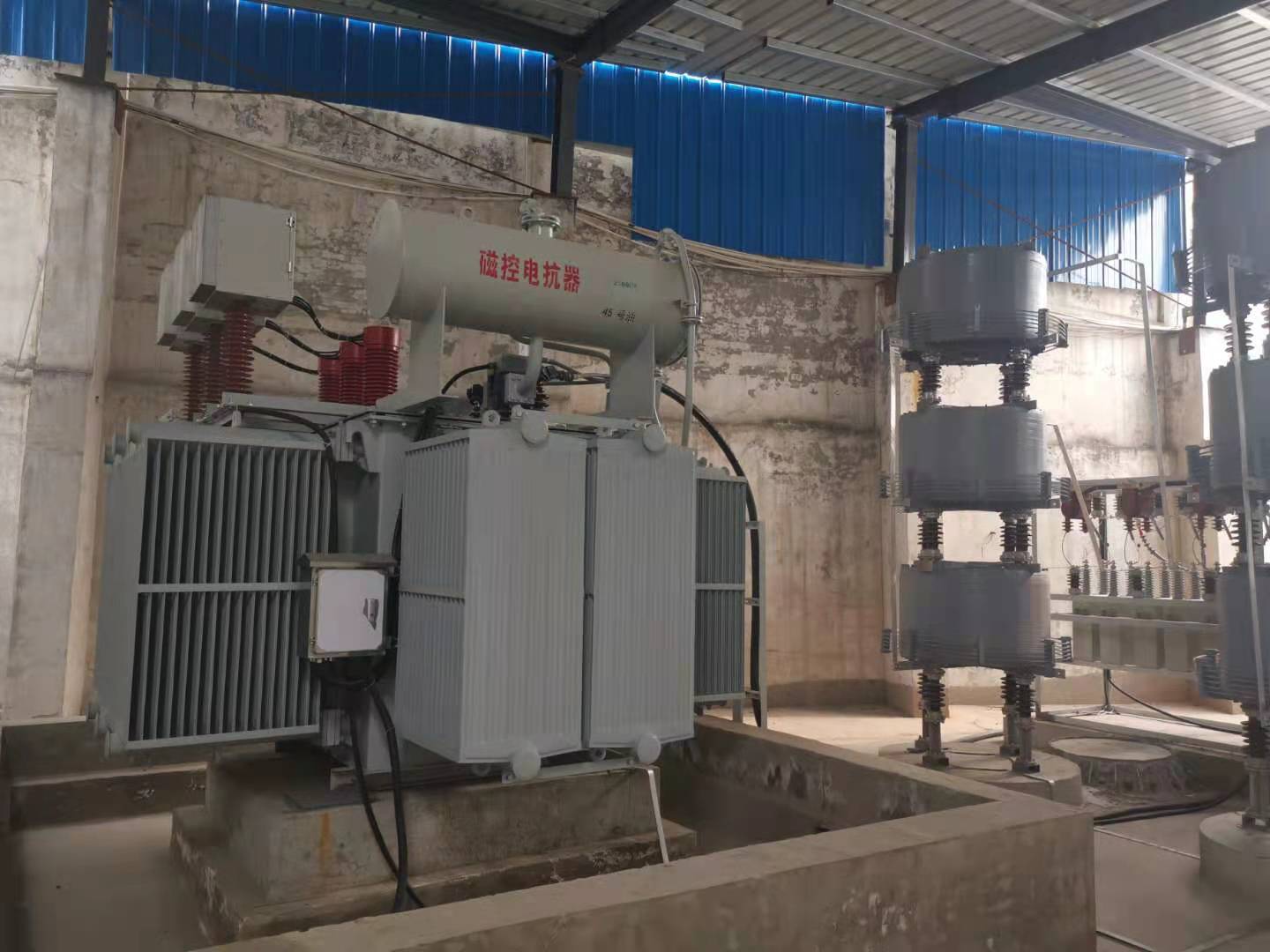

磁阀式可控电抗器，简称磁控电抗器（MCR），是基于磁放大器原理来工作的，它是一种交直流同时磁化的可控其饱和度的铁芯电抗器，工作时，可以用极小的直流功率（约为电抗器额定功率的0.1%～0.5%）来改变控制铁芯的工作点（即铁芯的饱和度或者说改变铁芯的导磁率μ），来改变其感抗值，从而达到调节电抗电流的大小并平滑调节无功功率的目的。其突出的优点是：稳定、可靠、体积小、成本较低、控制灵活、维护管理简便。

图 2 磁控电抗器工作原理图  如上图所示，磁控电抗器的主铁心分裂为两半（即铁心1和铁心2），截面积为A,每一半铁心截面积具有减小的一段，四个匝数为N/2的线圈分别对称地绕在两个半铁心柱上（半铁心柱上的线圈总匝数为N），每一半铁心柱的上下两绕组各有一抽头比为δ=N2/N的抽头，它们之间接有晶闸管K1(K2),不同铁心上的上下两个绕组交叉连接后，并联至电网电源，续流二极管则横跨在交叉端点上。在整个容量调节范围内，只有小面积段的磁路饱和，其余段均处于未饱和的线性状态，通过改变小截面段磁路的饱和程度来改变电抗器的容量。MCR制造工艺简单，结构稳定，对于提高电网的输电能力、调整电网电压、补偿无功功率以及限制过电压都有非常大的应用潜力。

图 3 MCR电路结构图  由上图可以看出，若K1、K2不导通，根据绕组结构的对称性可知，MCR相当于一个空载变压器。假设电源e处于正半周，晶闸管K1承受正向电压，K2承受反向电压。若K1被触发导通（即a、b两点等电位），电源e经变比为δ的线圈自耦变压后由匝数为N2的线圈向电路提供直流控制电压（δEm sinωt）和电流iy′、iy′′。不难得出K1导通时的等效电路如下图(a)所示。同理，若K2在电源的负半周导通（即c、d两点等电位），则可以得出如下图(b)所示的等效电路。

图 4 晶闸管导通的等效电路图  由图可见，K2导通所产生的控制电流iy′和iy′′的方向与K1导通时所产生的一致，也就是说在电源的一个工频周期内，晶闸管K1、K2的轮流导通起了全波整流的作用，二极管起着续流作用。改变K1、K2的触发角便可改变控制电流的大小，从而改变电抗器铁心的饱和度，以平滑连续地调节电抗器的容量。
