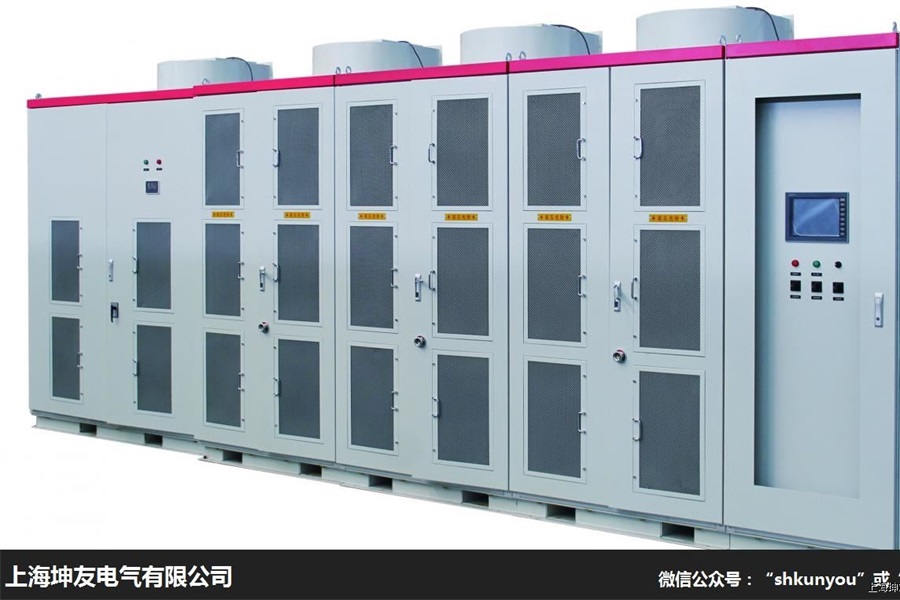

用户必知SVG无功补偿和SVC无功补偿的区别

  SVG目前世界上比较先进的补偿设备,响应时间小于或等于5MS,输出谐波含量小于3%,整机损耗低于整机功率的0.8%,特别是IGBT器件的出现和控制技术的提高,另外一种有别于传统的以电容器、电抗器为基础元器件的无功补偿设备应运而生,就是SVG (Static Var Generator) ,即静止无功发生器,它通过PWM脉宽调制控制技术,使其发出无功功率,呈容性;或者吸收无功功率,呈感性。SVG由于没有大量使用电容器,而是采用桥式变流电路多电平技术或PWM技术来进行处理,所以不需要使用时对系统中的阻抗进行计算。同时,相较于SVC,SVG还有体积小、能更加快速的连续动态平滑的调节无功功率的优点,同时可容性感性双向补偿。

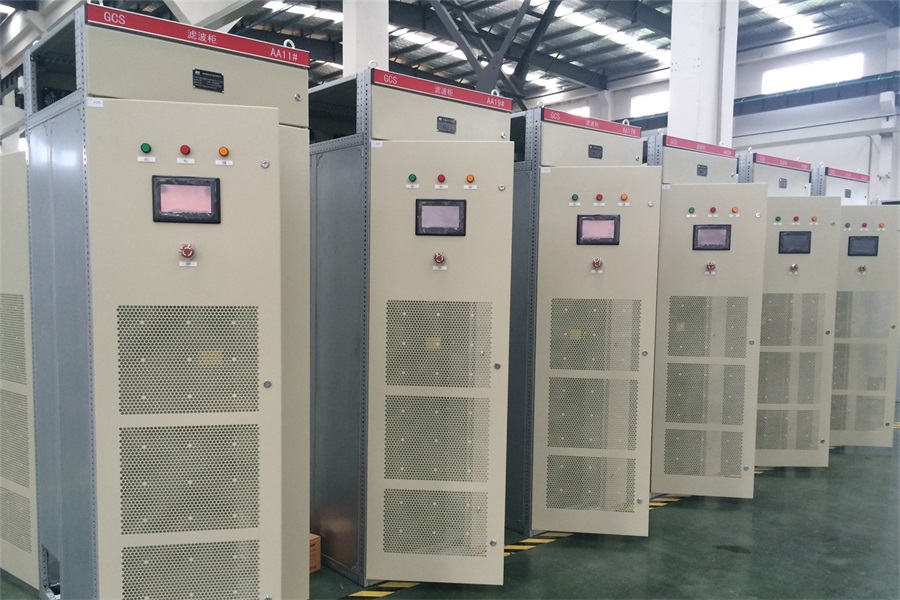

用户必知SVG无功补偿和SVC无功补偿的区别

  SVC静止无功补偿装置:(SVC---Static Var Compensator) 诞生了,其典型的SVC代表是由TCR (Thyristor Controlled Reactor) + FC(Fixed Capacitor)组成的,即晶闸管控制电抗器+固定电容器组(通常需要串联一定比例的电抗器),静止无功补偿装置的重要性是它能够通过调节TCR中晶闸管的触发延迟角来连续调节补偿装置的无功功率;SVC这种补偿形式目前主要在中高压配电系统中应用,对于负载容量大、谐波问题严重、冲击性负荷、负载变化率高的场合特别适用,例如钢厂、橡胶、有色冶金、金属加工、高铁等。

  SVG与SVC无功补偿装置的对比分析:

  1、低电压特性好

  SVG具有电流源的特性,输出容量受母线电压的影响很小 。这一优点使SVG用于电压控制时具有很大的优势,系统电压越低,越需要动态无功调节电压,SVG的低电压特性好,输出的无功电流与系统电压没有关系,可以看作是一个可控恒定的电流源,系统电压降低时,仍能输出额定无功电流,具备很强的过载能力;而SVC是阻抗型特性,输出容量受母线电压的影响很大,系统电压越低,输出无功电流的能力成比例降低,不具备过载能力。因此SVG的无功补偿能力与系统电压无关,而SVC的无功补偿能力随系统电压的下降线性降低。

  2、谐波特性

  SVC利用可控硅控制电抗器的等效基波阻抗,不仅受到系统谐波影响大,而且自身会产生大量的谐波,必须配套采用滤波器组,滤除SVC自身产生的谐波含量;SVG采用三电平单相桥技术,单相可输出5电平电压波形,采用载波移相的脉冲调制方法,不仅受系统谐波影响小,还可以抑制系统的谐波。与SVC相比,SVG采用多重化、多电平或脉宽调节技术等措施后,大大减少了补偿电流中的谐波含量。

  3、工作原理不同:

  工作原理不同:SVG以大功率电压型逆变器为核心,通过调节逆变器输出电压的幅值和相位,或者直接控制交流侧电流的幅值和相位,迅速吸收或发出所需的无功功率,实现快速动态调节无功功率的目的。SVC则可以被看成是一个动态的无功源。根据接入电网的需求,它可以向电网提供容性无功,也可以吸收电网多余的感性无功,把电容器组通常是以滤波器组接入电网,就可以向电网提供无功,当电网并不需要太多的无功时,这些多余的容性无功,就由一个并联的电抗器来吸收。电抗器电流是由一个可控硅阀组控制,借助于对可控硅触发相角的调整,就可以改变流过电抗器的电流有效值,从而保证SVC在电网接入点的无功量正好能将该点电压稳定在规定范围内,起到电网无功补偿的作用。

  4、响应速度的不同:SVG的响应速度不大于5MS,能更好的抑制电压的波动和闪变,SVC的响应速度是20-40MS,在相同的补偿容量下,SVG对电压波动和闪变的补偿效果更好。

  5、占地面积小

  在相同的补偿容量下,SVG的占地面积比SVC的减少1/2到2/3。 由于SVG使用的电抗器和电容器比SVC少,因此大大缩小了装置的体积和占地面积;SVC中的电抗器不仅本身体积比较大,而且考虑到相互间的安装间隔,整体占地面积较大。综上所述,SVG无功补偿装置具有响应速度快、谐波含量少、无功调节能力强等优点,可以大大改善电网的电能质量,目前已成为无功补偿技术的发展方向。

  6、运行安全性能提高

  SVC以可控硅调节电抗加多组电容作为无功补偿的主要手段,极容易发生谐振放大现象,导致安全事故,系统电压波动大时,补偿效果受很大影响,运行损耗大;SVG配套电容器不需要设置滤波器组,不存在谐振放大现象,SVG是有源型补偿装置,是采用可关断器件IGBT构成的电流源装置,从而避免了谐振现象,运行安全性能大大提高。

用户必知SVG无功补偿和SVC无功补偿的区别

  根据以上低压电特性,谐波特性,工作原理,响应速度,占地面积,运行安全等6个方面来分析的SVG和SVC的区别,相信大家看了以后一目了然,知道在什么情况下选择SVG补偿柜,什么情况下选择SCG补偿柜,其实现在SVC基本己被淘汰,自从SVG应用于市场以来,渐渐被替代,因为更完美的技术和响应速度,更大精度的体现了补偿效果,优化了电能质量,不管是6KVSVG动态补偿柜还是10KVSVG动态补偿柜,都在市场上得到很广泛的应用,如果对于SVG动态补偿柜还有哪些不懂的地方,可以随时来电话垂询专业SVG动态补偿柜厂家坤友电气。
